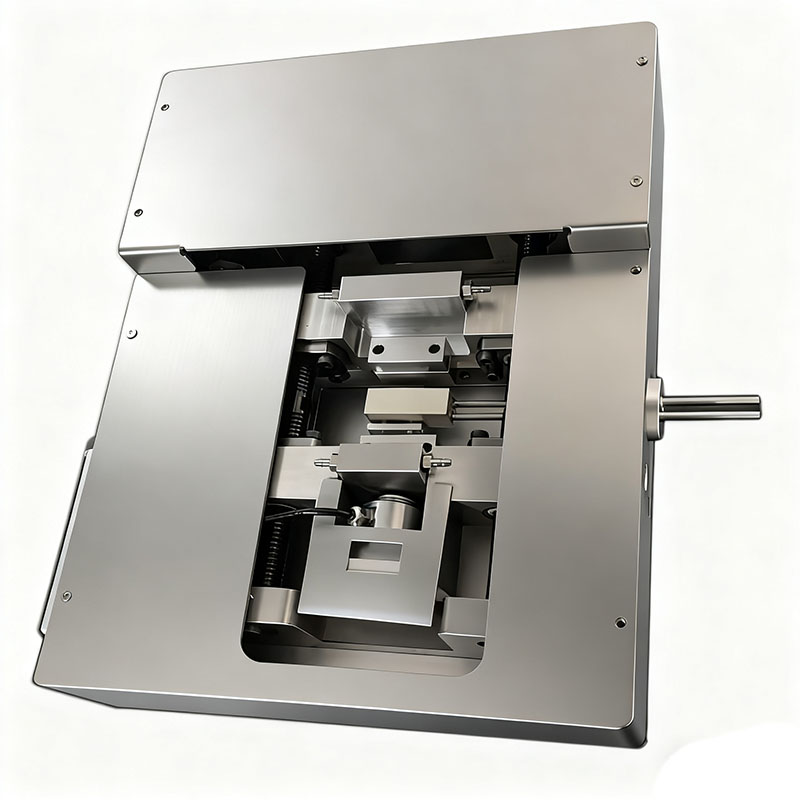

原位拉伸冷熱臺是專為材料變溫力學性能測試而設計的分析平臺，用于表征材料在不同溫度環境下的力學行為與演變規律。
一、儀器介紹：
原位拉伸冷熱臺是專為材料變溫力學性能測試而設計的分析平臺，用于表征材料在不同溫度環境下的力學行為與演變規律。
其主要特點包括：
1、多功能控制模式：支持恒速或恒力等加載方式，并可實現恒溫或程序化變溫控制。
2、動態力學特性分析：能夠在變溫條件下精確測試材料的動態應力-應變響應。
3、原位微觀觀測：可與顯微測試系統聯用，實現對材料相變、裂紋萌生與擴展、斷裂及彎曲等過程的定量分析。
二、儀器主要技術參數：
|
型號 |
CKL600-190-5KN |
CKR600-5KN |
|
|
溫控模塊 |
冷熱方式 |
液氮致冷，電阻加熱 |
|
|
溫控范圍 |
-190～600℃ * |
||
|
溫度穩定性 |
±0.1℃（＜600℃）* |
||
|
溫度分辨率 |
0.1℃ |
||
|
升降溫速率 |
0~50℃/min（可定點 / 程序段控溫） |
||
|
溫控方式 |
PID |
||
|
溫度傳感器 |
PT100 |
||
|
力學模塊 |
拉力量程 |
0-5000N *（可選500N、1000N、2000N、5000N） |
|
|
拉力精度 |
0.5%FS * |
||
|
位移距離 |
40mm（雙向） * |
||
|
拉伸速度 |
2~80μm/s * |
||
|
位移精度 |
±1μm9 |
||
|
力學模式 |
拉伸（冷熱）、壓縮、彎曲、剪切 |
||
|
光學特性 |
光路 |
反射光路 *可升級為透射光路 |
|
|
視窗材質 |
石英玻璃 * |
||
|
視窗尺寸 |
Φ45mm * |
||
|
物鏡工作距離 |
20mm * |
||
|
透光孔 |
默認無透光孔 *可升級透光孔 |
||
|
結構特性 |
樣品臺尺寸 |
12x36mm * |
|
|
樣品臺材質 |
銀質 * |
||
|
外形尺寸 |
360×150×40mm * |
||
|
樣品腔高度 |
17mm * |
||
|
腔室 |
氣密，可充保護氣氛/真空 |
||
|
基本配置 |
原位拉伸冷熱臺x1、原位拉伸控制器x1、溫度控制器x1、致冷控制器x1（低溫配置）、液氮罐x1（低溫配置）、溫控拉伸集成軟件x1、循環水系統x1、連接管路若干 |
||
|
其他配置 |
電腦主機/安裝支架/定制控制軟件/DIC-Micro顯微應變測量分析系統 |
||
